ТХА-01, ТХК-01 Преобразователь термоэлектрический ТУ 95 2381-92

ТХА-01, ТХК-01 Преобразователь термоэлектрический ТУ 95 2381-92

ТЕХНИЧЕСКИЕ УСЛОВИЯ
Технические условия ТУ 95 2381-92
Лицензия "РОСТЕСТ-МОСКВА" № 12.1013-99
Лицензия ГАН РФ ЦО-12-101-1343
  • Предназначены для термоконтроля технологического оборудования машзалов АЭС с ВВЭР, РБМК, БН. Могут быть использованы в теплоэнергетике, химической, металлургической и других отраслях промышленности.

    • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Преобразователи термоэлектрические ТХА-01, ТХК-01 изготавливаются из термопарного кабеля с минеральной изоляцией КТМС. Преобразователи изготавливаются с рабочим спаем термопары, изолированным от защитной оболочки кабеля (И) и неизолированным от нее (НИ).
    НСХ (тип термопары по ГОСТ Р 8. 585-01)
    • ТХА-01
    		 ХА(К)
    ТХК-01 ХК( L )
    Диапазон измеряемых температур,°С
    для АЭС
    		от - 40 до + 400
    общепромышленные:

    ТХА-01
    		от - 40 до + 800
    ТХК-01
    		 от - 40 до + 600
    Класс допуска по ГОСТ Р 6616-94
    		 2
    Класс безопасности по ПНАЭ Г-01-011-97
    		 2НУ
    Категория сейсмостойкости по НП-031-01
    		 I
    Условия окружающей среды:

    диапазон температур,°С
    		 от - 50 до +150
    абсолютное давление, МПа
    		 до 0,6
    относительная влажность при температуре до 40°С,%
    		 до 100
    Показатель тепловой инерции (в зависимости от исполнения) не более, с 0,5, 0,7 или 1,0
    Примечание:
    По требованию Заказчика преобразователи поставляются с индивидуальной статической характеристикой преобразования в точках: 50, 100, 150, 200, 250, 300 и 350° С. Погрешность градуирования: ±1,0° С
  • Пример записи при заказе:  Преобразователь термоэлектрический ТХА-01, 427.01-01, ТУ 95 2380-92

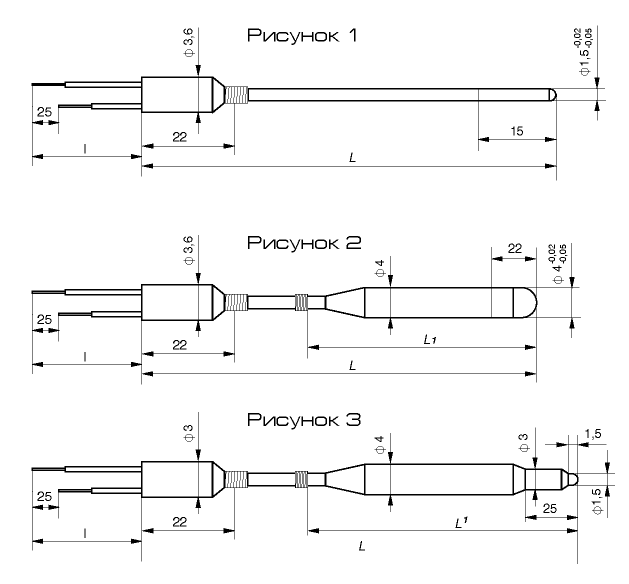

    • ТАБЛИЦА ИСПОЛНЕНИЙ (по длинам)
    L, мм L1, мм l, мм Обозначение исполнений
    ТХА-01 ТХК-01
    Рисунок 1, с изолированным рабочим спаем
    320 - 60 427.01-64 -
    1000 200 427.01-65
    2500 60 427.01-00 427.01-06
    3150 427.01-01 -
    3350 427.01-02 427.01-07
    4000 200 427.01-66 -
    5000 427.01-67
    6300 60

    -

    		 427.01-08
    6300 200 427.01-68 -
    7500 60 427.01-03
    8000 427.01-04 427.01-09
    8500 427.01-05 427.01-10
    11200 427.01-11 427.01-99
    12000 200 427.01-69 -
    15000 427.01-70
    Рисунок 1, с неизолированным рабочим спаем
    3350 - 60 427.01-12 -
    6300 427.01-13
    9000 - 427.01-14
    Рисунок 2, с изолированным рабочим спаем
    3150 1800 60 - 427.01-15
    7100 6270 427.01-16
    6370 427.01-17
    6570 427.01-18
    7500 6770 427.01-19
    6870 427.01-20
    6970 427.01-21
    8000 7100 427.01-22
    8500 8000 427.01-23
    Рисунок 2, с неизолированным рабочим спаем
    3150 1900 60 427.01-24 -
    4500 3950 427.01-25
    4050 427.01-51
    4250 427.01-52
    7100 6470 427.01-26
    6570 427.01-27
    6670 427.01-53
    6770 427.01-54
    7500 6670 427.01-50
    6770 427.01-28
    6870 427.01-29 427.01-42
    6970 427.01-30 427.01-43
    8000 7100 427.01-55 -
    7200 427.01-31
    7300 427.01-32
    7670 427.01-33
    8500 7600 427.01-34
    7700 427.01-35
    7800 427.01-36
    7900 427.01-37
    8000 427.01-56
    9000 7600 427.01-59
    7800 427.01-38
    7900 427.01-57
    8000 427.01-39
    8250 427.01-40
    8500 427.01-41
    9500 427.01-58
    Рисунок 3, с неизолированным рабочим спаем
    3150 1900 60 427.01-71 -
    4500 3950 427.01-72
    4050 427.01-73
    4250 427.01-74
    7100 6470 427.01-75
    6570 427.01-76
    6670 427.01-77
    6770 427.01-78
    7500 6670 427.01-79
    6770 427.01-80
    6870 427.01-81
    6970 427.01-82
    8000 7100 427.01-83
    7200 427.01-84
    7300 427.01-85
    7670 427.01-86
    8500 7600 427.01-87
    7700 427.01-88
    7800 427.01-89
    7900 427.01-90
    8000 427.01-91
    9000 7600 427.01-92
    7800 427.01-93
    7900 427.01-94
    8000 427.01-95
    8250 427.01-96
    8500 427.01-97
    9500 8500 427.01-98



    ТАБЛИЦА ИСПОЛНЕНИЙ (по обозначениям)
    Обозначение исполнения L, мм L1, мм Рис. Тип термопары Исполнение рабочего спая l, мм
    427.01-00 2500 - 1 ХА(К) И 60
    427.01-01 3150
    427.01-02 3350
    427.01-03 7500
    427.01-04 8000
    427.01-05 8500
    427.01-06 2500 ХК(L)
    427.01-07 3350
    427.01-08 6300
    427.01-09 8000
    427.01-10 8500
    427.01-11 11200 ХА(К)
    427.01-12 3350 НИ
    427.01-13 6300
    427.01-14 9000 ХК(L)
    427.01-15 3150 1800 2 И
    427.01-16 7100 6270
    427.01-17 6370
    427.01-18 6570
    427.01-19 7500 6770
    427.01-20 6870
    427.01-21 6970
    427.01-22 8000 7100
    427.01-23 8500 8000
    427.01-24 3150 1900 ХА(К) НИ
    427.01-25 4500 3950
    427.01-26 7100 6470
    427.01-27 6570
    427.01-28 7500 6770
    427.01-29 6870
    427.01-30 7500 6970 60
    427.01-31 8000 7200
    427.01-32 7300
    427.01-33 7670
    427.01-34 8500 7600
