ЭЛЕМЕР-100 Датчик давления (интеллектуальный преобразователь давления)

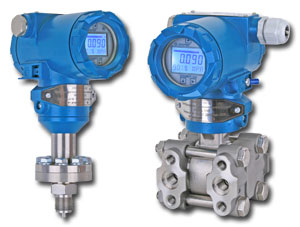

Датчики давления (интллектуальные преобразователи давлени) ЭЛЕМЕР-100 предназначены для непрерывного преобразования значений избыточного давления (ДИ), разрежения (ДВ), избыточного давления-разрежения (ДИВ), абсолютного давления (ДА), разности давлений (ДД), а также гидростатического давления (ДГ, уровень) жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода и кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал и (либо) цифровой сигнал на базе HART-протокола, либо цифровой сигнал на базе интерфейса RS-485 с протоколом обмена Modbus.
Форма заказа датчика давления Элемер-100 >>>
Датчики ЭЛЕМЕР-100 используются в системах автоматического контроля, регулирования и управления технологическими процессами.
Датчики моделей 1133, 1233, 1143, 1243, 1153, 1533, 1543 предназначены для работы в различных отраслях промышленности, в том числе в пищевой (материалы, контактирующие с измеряемой средой — сталь нержавеющая 12Х18Н10Т, сплав 36НХТЮ).
Датчики разности давлений могут использоваться в устройствах, предназначенных для преобразования значения уровня жидкости, расхода жидкости, пара либо газа в унифицированный токовый выходной сигнал, цифровой сигнал на базе HART-протокола и цифровой сигнал на базе интерфейса RS485.
Датчики предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные датчики с видом взрывозащиты "взрывонепроницаемая оболочка" имеют обозначение (Вн) ЭЛЕМЕР-100Вн, взрывозащищенные с видом взрывозащиты "искробезопасная электрическая цепь" имеют обозначение (Ex) ЭЛЕМЕР-100Ех.
Диапазоны измерений и метрологические характеристики
Обозначение моделей датчиков давления
В зависимости от измеряемого давления датчики имеют обозначения:
| Измеряемая величина | Исполнения датчиков||
| общепромышленное | взрывозащищенное | |
| Абсолютное давление | ЭЛЕМЕР-100-ДА | ЭЛЕМЕР-100Ех-ДА ЭЛЕМЕР-100Вн-ДА |
| Избыточное давление | ЭЛЕМЕР-100-ДИ | ЭЛЕМЕР-100Ех-ДИ ЭЛЕМЕР-100Вн-ДИ |
| Разрежение | ЭЛЕМЕР-100-ДВ | ЭЛЕМЕР-100Ех-ДВ ЭЛЕМЕР-100Вн-ДВ |
| Давление-разрежение | ЭЛЕМЕР-100-ДИВ | ЭЛЕМЕР-100Ех-ДИВ ЭЛЕМЕР-100Вн-ДИВ |
| Разность давлений | ЭЛЕМЕР-100-ДД | ЭЛЕМЕР-100Ех-ДД ЭЛЕМЕР-100Вн-ДД |
| Гидростатической давление (уровень жидкости) | ЭЛЕМЕР-100-ДГ | ЭЛЕМЕР-100Ех-ДГ ЭЛЕМЕР-100Вн-ДГ |
Метрологические характеристики датчиков
Пределы допускаемой основной приведенной погрешности датчиков, выраженные в процентах (%) от нормирующего значения, указаны в таблицах ниже.
За нормирующее значение принимается:
- для датчиков ЭЛЕМЕР-100-ДИВ — сумма абсолютных значений верхних пределов измерений избыточного давления и разрежения;
- для остальных датчиков — верхний предел измерений входной измеряемой величины.
Для датчиков с нижним предельным значением измеряемой величины, численно равным нулю, диапазон измерений численно равен верхнему пределу измерений. Основная погрешность датчика, выраженная в процентах от нормирующего значения, в этом случае численно равна основной погрешности, выраженной в процентах от диапазона изменения выходного сигнала (для датчиков с линейной функцией преобразования измеряемой величины).
| Код предела допускаемой основной погрешности | Пределы допускаемой основной погрешности, %Примечание | ||
| PBMAX ? PB ? PBMAX/10 | PBMAX/10 > PB ? PBMAX/25 | ||
| 010 | ±0,1 | ±0,5 | Для всех моделей, кроме 1020, 1030, 1496, 1110, 1111, 1210, 1211, 1310, 1311, 1410, 1411, 1331, 1341, 1531, 1532, 1533, 1541, 1542, 1543, 1534, 1544, 1442, 1112, 1212, 1312, 1412, 1040 |
| 015 | ±0,15 | Для всех моделей, кроме 1020, 1030, 1110, 1210, 1310, 1410, 1496, 1442, 1112, 1212, 1312, 1412 | |
| 025 | ±0,25* | Для всех моделей, кроме 1020, 1030 | |
| 050 | ±0,5 | ±1,0 | Для всех моделей, кроме 1020 |
PBMAX — максимальный верхний предел (диапазон) измерений для данной модели датчика (сумма абсолютных максимальных значений верхних пределов измерений избыточного давления (PMAX) и разрежения (PMAX(–)) для датчиков ДИВ).
PB — верхний предел (диапазон) измерений модели; для датчиков ДИВ — сумма абсолютных значений верхних пределов измерений избыточного давления (PB) и разрежения (PB(–)).
Датчики моделей 1110, 1210, 1410 с верхними пределами (диапазонами) измерений 0,04; 0,06; 0,063 кПа и модели 1310 с верхними пределами измерений избыточного давления и разрежения ±0,0315 кПа изготавливаются с пределом допускаемой основной погрешности ±0,5%
Пределы допускаемой основной погрешности для датчиков модели 1020
| Код предела допускаемой основной погрешности | Пределы допускаемой основной погрешности, %, в зависимости от PB | ||
| 10 кПа | 6; 4 кПа | 2,5 кПа | |
| 025 | ±0,25 | ±0,5 | ±1,0 |
| 050 | ±0,5±1,0 | ||
Пределы допускаемой основной погрешности для датчиков модели 1030
| Код предела допускаемой основной погрешности | Пределы допускаемой основной погрешности, %, в зависимости от PB||
| 40; 25; 16; 10 кПа | 6; 4 кПа | |
| 025 | ±0,25 | ±0,5 |
| 050 | ±0,5
Дополнительная температурная погрешность
| Код предела допускаемой основной погрешности | Дополнительная температурная погрешность, %, на каждые 10 °СПримечание | ||
| PBMAX ? PB ? PBMAX/10 | PBMAX/10 > PB ? PBMAX/25 | ||
| 010 | ±(0,05 + 0,04 x PBMAX / PB) | ±(0,1 + 0,04 x PBMAX / PB)* | Для всех моделей |
| 015 | ±(0,05 + 0,04 x PBMAX / PB) | Для моделей 1051, 1061, 1151, 1161, 1171, 1351 | |
| ±(0,05 + 0,05 x PBMAX / PB) | Для остальных моделей | ||
| 025 | ±(0,05 + 0,04 x PBMAX / PB) | Для моделей 1051, 1061, 1151, 1161, 1171, 1351 | |
| ±(0,05 + 0,05 x PBMAX / PB) | Для остальных моделей | ||
| 050 | ±(0,05 + 0,05 x PBMAX / PB) | Для моделей 1051, 1061, 1151, 1161, 1171, 1351 | |
| ±(0,1 + 0,05 x PBMAX / PB) | Для остальных моделей |
* — Для диапазона температур климатического исполнения УХЛ 3.1 по ГОСТ 15150-69. Для остальных климатических исполнений в диапазоне температур, отличном от диапазона температур исполнения УХЛ 3.1, дополнительная температурная погрешность удваивается.
Датчики абсолютного давления (ДА)| Модель | Минимальный верхний предел измерений или диапазон измерений, PBMIN Максимальный верхний предел измерений или диапазон измерений, PBMAXРяд пределов измерений или диапазонов измерений от PBMIN до PBMAX по ГОСТ 22520, кПа | ||||
| кПа | МПа | кПа | МПа | ||
| 1020* | 2,5 | — | 10 | — | 2,5; 4,0; 6,0; 10 |
| 1030* | 4,0 | — | 40 | — | 4,0; 6,0; 10; 16; 25; 40 |
| 1040* | 25 | — | 250 | — | 25; 40; 60; 100; 160; 250 |
| 1050* | — | 0,25 | — | 2,5 | 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа |
| 1051* | — | 0,25 | — | 2,5 | 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа |
| 1060* | — | 1,6 | — | 16 | 1,6; 2,5; 4,0; 6,0; 10; 16 МПа |
| 1061* | — | 1,5 | — | 16 | 1,6; 2,5; 4,0; 6,0; 10; 16 МПа |
- Нижний предел измерений равен нулю;
- Для моделей ЭЛЕМЕР-100-ДА в шифр модели добавляется "Т" (штуцерное присоединение);
- Давление перегрузки превышает:
- 250 % максимального верхнего предела измерений PBMAX для кодов погрешности 010, 015;
- 350 % максимального верхнего предела измерений PBMAX для кодов погрешности 025, 050;
- * — Датчики могут выпускаться в кислородном исполнении.
| Модель | Минимальный верхний предел измерений или диапазон измерений, PBMIN Максимальный верхний предел измерений или диапазон измерений, PBMAXРяд пределов измерений или диапазонов измерений от PBMIN до PBMAX по ГОСТ 22520, кПа | ||||
| кПа | МПа | кПа | МПа | ||
| 1110 | 0,04 | — | 0,40 | — | 0,04; 0,06; 0,10; 0,16; 0,25; 0,40 |
| 1111 | 0,1 | — | 2,5 | — | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 |
| 1112* | 0,16 | — | 1,6 | — | 0,16; 0,25; 0,4; 0,6; 1,0; 1,6 |
| 1131* | 1,6 | — | 40 | — | 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 |
| 1133 | 1,6 | — | 40 | — | 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 |
| 1141* | 10 | — | 250 | — | 10; 16; 25; 40; 60; 100; 160; 250 |
| 1143 | 10 | — | 250 | — | 10; 16; 25; 40; 60; 100; 160; 250 |
| 1150* | — | 0,1 | — | 2,5 | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа |
| 1151* | — | 0,1 | — | 2,5 | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа |
| 1152 | — | 0,1 | — | 2,5 | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа |
| 1153 | — | 0,16 | — | 1,0 | 0,16; 0,25; 0,40; 0,60; 1,0 МПа |
| 1160* | — | 0,60 | — | 16 | 0,60; 1,0; 1,6; 2,5; 4,0; 10; 16 МПа |
| 1161* | — | 0,60 | — | 16 | 0,60; 1,0; 1,6; 2,5; 4,0; 10; 16 МПа |
| 1162 | — | 1,0 | — | 16 | 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа |
| 1170* | — | 4,0 | — | 100 | 4,0; 6,0; 10; 16; 25; 40; 60; 100 МПа |
| 1171 | — | 4,0 | — | 100 | 4,0; 6,0; 10; 16; 25; 40; 60; 100 МПа |
| 1172 | — | 4,0 | — | 40 | 4,0; 6,0; 10; 16; 25; 40 МПа |
| 1173 | — | 4,0 | — | 40 | 4,0; 6,0; 10; 16; 25; 40 МПа |
- Нижний предел измерений равен нулю;
- Для низкопредельных моделей ЭЛЕМЕР-100-ДИ в шифр модели добавляется "Т" (штуцерное присоединение);
- Давление перегрузки превышает:
- 250 % максимального верхнего предела измерений PBMAX для кодов погрешности 010, 015;
- 350 % максимального верхнего предела измерений PBMAX для кодов погрешности 025, 050;
- * — Датчики могут выпускаться в кислородном исполнении, датчики модели 1170 выпускаются в кислородном исполнении с верхними пределами измерений не более 40 МПа;
- При выборе моделей 1150, 1151, 1152, 1160, 1161, 1162 датчиков ДИ необходимо руководствоваться следующими рекомендациями:
- датчики можно применять для измерения давления жидкости, пара или газа, в т.ч. кислорода;
- при измерении давления жидкости должно быть обеспечено тщательное заполнение системы жидкостью;
- при выборе модели датчиков избыточного давления необходимо учитывать вероятность возникновения резких скачков давления (гидро-, газоудар) в процессе измерения. Рекомендуется в этом случае выбирать модели датчиков избыточного давления с большим значением PBMAX с целью исключения разрушения кристалла тензопреобразователя, например необходимо установить датчик давления с РB = 1,0 МПа. В этом случае вместо модели 1151 c PBMAX = 2,5 МПа рекомендуется использовать модель 1161 с PBMAX = 16 МПа, имеющей пределы настройки от PBMAX до PBMAX/25, т. е. 16...0,60 МПа.
| Модель | Минимальный верхний предел измерений или диапазон измерений, PBMIN Максимальный верхний предел измерений или диапазон измерений, PBMAXРяд пределов измерений или диапазонов измерений от PBMIN до PBMAX по ГОСТ 22520, кПа | ||||
| кПа | МПа | кПа | МПа | ||
| 1210 | 0,04 | — | 0,40 | — | 0,04; 0,06; 0,10; 0,16; 0,25; 0,40 |
| 1211 | 0,10 | — | 2,5 | — | 0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 |
| 1212* | 0,16 | — | 1,6 | — | 0,16; 0,25; 0,4; 0,6; 1,0; 1,6 |
| 1231* | 1,6 | — | 40 | — | 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 |
| 1233 | 1,6 | — | 40 | — | 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 |
| 1241* | 10 | — | 100 | — | 10; 16; 25; 40; 60; 100 |
| 1243 | 10 | — | 100 | — | 10; 16; 25; 40; 60; 100 |
- Нижний предел измерений равен нулю;
- Для моделей ЭЛЕМЕР-100-ДА в шифр модели добавляется "Т" (штуцерное присоединение);
- Давление перегрузки превышает:
- 250 % максимального верхнего предела измерений PBMAX для кодов погрешности 010, 015;
- 350 % максимального верхнего предела измерений PBMAX для кодов погрешности 025, 050;
- * — Датчики могут выпускаться в кислородном исполнении.
| Модель | Минимальный верхний предел измерений или диапазон измерений, PBMIN, кПа Максимальный верхний предел измерений или диапазон измерений, PBMAX, кПа Ряд пределов измерений или диапазонов измерений от PBMIN до PBMAX по ГОСТ 22520, кПа||||||
| разрежения, PBMIN(–) | избыточного давления, PBMIN | разрежения, PBMAX(–) | избыточного давления, PBMAX | разрежения, от PBMIN(–) до PBMAX(–) | избыточного давления, от PBMIN до PBMAX | |
| 1310 | 0,0315 | 0,0315 | 0,315 | 0,315 | 0,0315 0,05 0,08 0,125 0,2 0,315 |
0,0315 0,05 0,08 0,125 0,2 0,315 |
| 1311* | 0,05 | 0,05 | 1,25 | 1,25 | 0,05 0,08 0,125 0,2 0,315 0,5 0,8 1,25 |
0,05 0,08 0,125 0,2 0,315 0,5 0,8 1,25 |
| 1312* | 0,08 | 0,08 | 0,8 | 0,8 | 0,08 0,128 0,2 0,315 0,5 0,8 |
0,08 0,128 0,2 0,315 0,5 0,8 |
| 1331* | 0,8 | 0,8 | 20 | 20 | 0,8 1,25 2,0 3,15 5,0 8,0 12,5 20,0 |
0,8 1,25 2,0 3,15 5,0 8,0 12,5 20,0 |
| 1341* | 5,0 | 5,0 | 100 | 100 | 5,0 8,0 12,5 20,0 31,5 50 100 100 |
5,0 8,0 12,5 20,0 31,5 50 60 150 |
| 1350* | 50 | 50 | 100 | 2,4 МПа | 50 100 100 100 100 100 100 100 |
50 60 150 300 530 900 1,5 МПа 2,4 МПа |
| 1351* | 50 | 50 | 100 | 2,4 МПа | 50 100 100 100 100 100 100 100 |
50 60 150 300 530 900 1,5 МПа 2,4 МПа |
- Значение измеряемого параметра, равное нулю, находится внутри диапазона измерений;
- Давление перегрузки превышает:
- 250 % максимального верхнего предела измерений PBMAX для кодов погрешности 010, 015;
- 350 % максимального верхнего предела измерений PBMAX для кодов погрешности 025, 050;
- * — Датчики могут выпускаться в кислородном исполнении.
| Модель | Минимальный верхний предел измерений или диапазон измерений, PBMIN Максимальный верхний предел измерений или диапазон измерений, PBMAXРяд пределов измерений или диапазонов измерений от PBMIN до PBMAX по ГОСТ 22520, кПа | Предельно допускаемое рабочее избыточное давление, МПа | ||||
| кПа | МПа | кПа | МПа | |||
| 1410 | 0,04 | — | 0,40 | — | 0,04; 0,063; 0,10; 0,16; 0,25; 0,40 | 0,10 |
| 1411* | 0,10 | — | 0,25 | — | 0,10; 0,16; 0,25; 0,40; 0,63; 1,0; 1,6; 2,5 | 0,25 |
| 1412* | 0,16 | — | 1,6 | — | 0,16; 0,25; 0,40; 0,63; 1,0; 1,6 | 4,0 |
| 1420* | 0,63 | — | 10 | — | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 10 | 10 |
| 1422* | 4,0 | — | 63 | — | 4,0; 6,3; 10; 16; 25; 40; 63 | 10 |
| 1430* | 1,6 | — | 40** | — | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40** | 25 |
| 1432* | 10 | — | 160 | — | 10; 16; 25; 40; 63; 100; 160 | 16 |
| 1434* | 1,6 | — | 40** | — | 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40** | 40 |
| 1440* | 10 | — | 250** | — | 10; 16; 25; 40; 63; 100; 160; 250** | 25 |
| 1442* | 25 | — | 630 | — | 25; 40; 63; 100; 160; 250; 400; 630 | 16 |
| 1444* | 10 | — | 250** | — | 10; 16; 25; 40; 63; 100; 160; 250** | 40 |
| 1450* | — | 0,10 | — | 2,5** | 0,10; 0,16; 0,25; 0,40; 0,63; 1,0; 1,6; 2,5** МПа | 25 |
| 1460* | — | 0,63 | — | 16 | 0,63; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа | 25 |
| 1495* | 6,3 | — | 160 | — | 6,3; 10; 16; 25; 40; 63; 100; 160 | 16 |
| 1496* | 25 | — | 630 | — | 25; 40; 63; 100; 160; 250; 400; 630 | 16 |
- Нижний предел измерения равен нулю;
- * — Датчики могут выпускаться в кислородном исполнении;
- Датчики, максимальный верхний предел измерения которых отмечен знаком **, принимаются на изготовление по отдельному заказу после согласования.
| Модель | Минимальный верхний предел измерений или диапазон измерений, PBMIN Максимальный верхний предел измерений или диапазон измерений, PBMAXРяд пределов измерений или диапазонов измерений от PBMIN до PBMAX по ГОСТ 22520, кПа | Предельно допускаемое рабочее избыточное давление, МПа | ||||
| кПа | МПа | кПа | МПа | |||
| 1531 | 4,0 | — | 40 | — | 25; 40; 63; 100; 160; 250; 400; 630 | 0,25 |
| 1532*1) | 4,0 | — | 40 | — | 4,0; 6,0; 10; 16; 25; 40 | 6,0 |
| 1533 | 4,0 | — | 40 | — | 4,0; 6,0; 10; 16; 25; 40 | 0,25 |
| 1541 | 25 | — | 250 | — | 25; 40; 60; 100; 160; 250 | 0,40 |
| 1542*1) | 25 | — | 250 | — | 25; 40; 60; 100; 160; 250 | 10 |
| 1543 | 25 | — | 250 | — | 25; 40; 60; 100; 160; 250 | 0,40 |
| 1534*1) | 4,0 | — | 40 | — | 4,0; 6,0; 10; 16; 25; 40 | 4,0 |
| 1544*1) | 25 | — | 250 | — | 25; 40; 60; 100; 160; 250 | 4,0 |
- Нижний предел измерения равен нулю;
- * — Датчики могут выпускаться в кислородном исполнении;
- Датчики, максимальный верхний предел измерения которых отмечен знаком **, принимаются на изготовление по отдельному заказу после согласования;
- 1) — При заказе датчиков ДГ, предназначенных для измерения уровня жидкости по схеме, представленной на рисунке ниже, в условном обозначении датчика указывается модель со знаком +, например, 1532+, 1542+.
