Термопреобразователь сопротивления ТП-9201-14 платиновый, ТМ-9201-14 медный
ТП-9201-14 Термопреобразователь сопротивления платиновый
ТМ-9201-14 Термопреобразователь сопротивления медный
Технические характеристики по ТУ 4211-003-12296299-94
|
|
ТМ-9201-14 |
ТП-9201-14 |
|
Тип чувствительного элемента |
медный |
платиновый |
|
Диапазон измеряемых температур, °С |
-50… +150 -50… +180* (только для класса допуска С) |
-50… +350 -200… +200* -50... +500* |
|
Номинальная статическая характеристика (НСХ) |
50М 100М |
50 П 100 П |
|
Класс допуска |
В, С |
А, В, С |
|
Климатическое исполнение |
У3 |
У3 |
|
Группа устойчивости к механическим воздействиям |
N3 |
N3 |
|
Схемы соединения |
2; 3; 4; 4б (d?8мм) |
2; 3; 4; 4б (d?8мм) |
|
Герметичен к измеряемой среде |
+ |
+ |
|
Количество чувствительных элементов |
1 |
1 |
|
Защищенность от воздействия пыли и воды |
IP20 |
IP20 |
|
Диаметр защитной арматуры d, мм |
10 |
10 |
|
Условное давление, МПа |
6,3 |
6,3 |
|
Показатель тепловой инерции, с |
8 |
8 |
Примечание:
- * — по обоснованному требованию заказчика
- исполнение без клеммных головок (с выводными проводами) могут быть изготовлены только с диапазоном от -50 до +150 °С

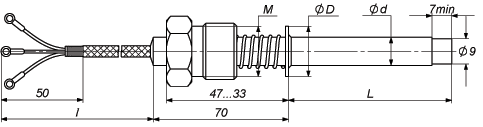

Конструктивные особенности
|
Типы головок и выводных проводов |
Длина монтажной части L, мм |
Длина наружной части l, мм |
Тип крепления |
Материал защитной арматуры |
|
АЛ1, АГ*, СН*, К1, К2 |
60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 |
60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000**; 5000** |
Штуцер М20х1,5/D=18мм М27х2/D=24мм М33х2/D=20мм |
Сталь 12Х18Н10Т |
* — в головку типа АГ возможна установка нормирующего преобразователя (вых. сигнал 4-20мА), с головкой типа СН датчик может использоваться в агрессивных средах, не разрушающих материал защитной арматуры.
** — длина наружной части 4000мм и 5000мм возможна только для исполнений с выходными проводами.
Термопреобразователи сопротивления ТП-9201-14/ТМ-9201-14 зарегистрированы в Государственном реестре средств измерений под № 14476-95 и допущен к применению в Российской Федерации, что подтверждает сертификат об утверждении типа средств измерений под № 8716 и № 8715, выданные комитетом Российской Федерации по стандартизации, метрологии и сертификации.
